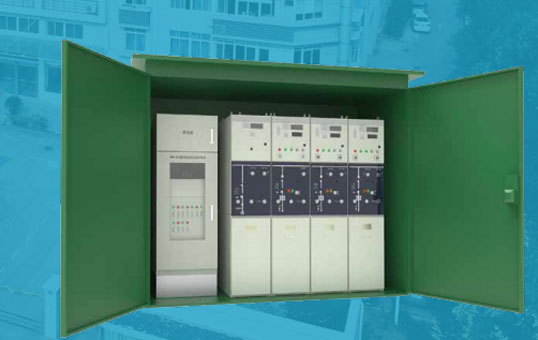

CH-XG（H）W-12型固体绝缘户外环网箱（以下简称环网箱）是我公司为适应我国城市电网改造需要研制的接受、控制、分配电能之用的12kV户外环网箱。《国家电网公司第一批重点推广新技术目录》明确指出，从技术可靠性和环保要求更加严格的发展趋势看，固体绝缘环网箱（柜）具有全面取代SF6气体绝缘环网箱（柜）的趋势。由于该类产品目前尚处于新技术推广阶段，我公司采用自主加合作研发的模式，根据市场需求参照国外同类产品的特点，研究开发了紧凑型CH-XG(H)W-12型组合式户外环网箱。该环网箱配自动化智能终端设备，可远程对实时运行状况进行监视和控制，实现配电网络的智能化、并具有四遥功能，即遥测、遥信、遥控、遥调；拥有高可 靠性、稳定性和灵活性。
1.一次部分采用APG自动凝胶工艺，将隔离开关、接地开关和真空灭弧室完全固封在环氧树脂中，具有抗污秽，耐腐蚀的特点。
2.柜体全部采用敷铝锌钢板，环网箱壳体采用2mm的优质冷轧钢板或不锈钢钢板制造，确保 20年不变色，不脱漆。
3.户外全天候、全防护结构，适用于高温、严寒、潮湿及Ⅳ级污秽地域。
4.结构紧凑，体积小，可扩展，具有可靠性高，使用寿命长，免维护的特点。
5.配自动化终端设备，可在远程对实时运行状况进行控制和反馈，实现配电网络的智能化。
6.用户一次性投资少，减少电缆长度，不占建筑面积、节省资金。
可拓展为智能化设备，拥有智能主控系统，可监测实时在线状态 ；数据统计分析；智能预警及分析诊断；全寿命资产管理 ；数字孪生管理
|
项号 |
项目 |
单位 |
技术参数 |
|
1 |
额定电压 |
kV |
12 |
|
2 |
工频耐受电压/断口 |
kV |
42/48kV(有效值) |
|
3 |
雷电冲击耐受电压/断口 |
kV |
75/85kV(峰值) |
|
4 |
额定频率 |
Hz |
50 |
|
5 |
额定电流（40℃） |
A |
630 |
|
6 |
额定开断能力 |
kA |
25 |
|
7 |
额定短时耐受电流（4秒） |
kA |
25 |
|
8 |
关合能力 |
kA |
63 |
|
9 |
外壳防护等级 |
|
IP5X |
|
10 |
操作机构 |
|
弹簧机构 |
