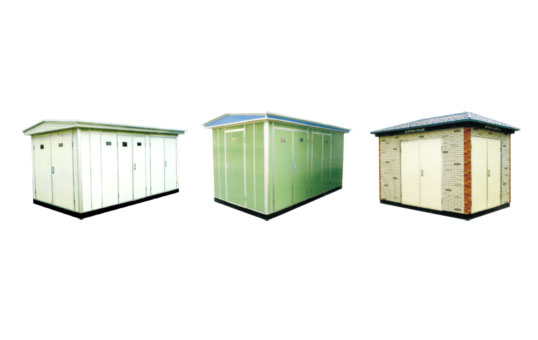

高压/低压预装式变电站,是将高压配电装置、变压器及低压配电装置装入一个全封闭、防凝露的箱体内。按功能单元分成三个功能室，即高压室、变压器室和低压室。高压侧额定电压为12KV或24KV。本产品系列化、模块化、功能强大、设施齐全、体积小、重量轻、外形美观，适用于城市公用配电、路灯供电、工矿企业、高层建筑、生活小区、油田、码头及工地施工等用电。（可拓展智能化功能）
1.本产品由高压配电装置、变压器及低压配电装置联接而成。分成三个功能室，即高压室、变压器室和低压室。高压室功能齐全，高压室由 HXGN17-12(24)环网柜或HXGN15-12(24)( SF6)环网柜组成一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可以装设高压计量元件，满足高压计量的要求。
2.变压器可选择低损耗油浸变压器或干式变压器。变压器室设自动强迫风冷系统及照明系统。
3.低压室可根据用户要求采用面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量等多种功能，满足用户的不同要求，并方便用户的供电管理和提高供电质量。
4.高压结构紧凑合理，并且有全面防误操作联锁功能。各室均有自动及强迫照明装置。另外，高、低压室所选用全部元件性能可靠、操作方便，使产品运行安全可靠、操作维护方便。
5.采用自然通风和强迫通风两种方式，使通风冷却良好。变压器和低压室均有通风道，排风扇有温检装置，按整定温度自动启动和关闭，保证变压器满足负荷运行。
6.箱体结构能防止雨水和污物进入，采用热镀锌彩钢板或防锈铝合金板制作，或采用钢筋混凝土预制板外贴瓷砖等制作，经防腐处理。具备长期户外使用的条件，确保防腐、 防水、 防尘性能，使用寿命长，同时外形美观。据结构形式的不同，预装式变电站可分为复合板型和景观型等。
7.干式变压器配备电脑温控器（带通讯接口RS485),通过现场总线将变压器高温、超高温报警信号上传到后台监控系统，可靠反映变压器状态，并起到相应保护作用。
可拓展为智能化设备，拥有智能主控系统，可监测实时在线状态 ；数据统计分析；智能预警及分析诊断；全寿命资产管理 ；数字孪生管理
|
序号 |
项目 |
单位 |
高压电器 |
变压器 |
低压电器 |
|
|
1 |
额定电压 |
kV |
7.2/12/24 |
6/0.4、10/0.4、20/0.4 |
0.4 |
|
|
2 |
额定容量 |
kvA |
|
1250及以下
|
|
|
|
3 |
额定电流 |
A |
200-630 |
|
≤2500 |
|
|
4 |
额定开断电流 |
kA |
31.5（熔断器） |
|
15~63 |
|
|
5 |
额定短时耐受电流 |
kA/s |
20/2 |
200~400KVA |
15/1s |
|
|
≥400KVA |
30/1s |
|||||
|
6 |
额定峰值耐受电流 |
kA |
50 |
200~400KVA |
30 |
|
|
≥400KVA |
63 |
|||||
|
7 |
额定关合电流 |
kA |
50 |
|
|
|
|
8 |
额定工频耐受电压（相对地）1min |
设备最高电压（有效值）12kV |
kV |
42 |
35/5min
|
≤300V时2kV 300,660V时2.5kV |
|
设备最高电压（有效值）24kV |
55 |
55/5min
|
||||
|
9 |
额定雷电冲击耐受电压峰值（相对地） |
设备最高电压（有效值）12kV |
kV |
75 |
|
|
|
设备最高电压（有效值）24kV |
125 |
|
||||
|
10 |
噪声水平 |
dB |
|
＜55
|
|
|
|
11 |
防护等级 |
|
IP33D
|
|||
|
12 |
外形尺寸 |
根据所选变压器容量和形式，选定不同的外形尺寸 |
||||
